　　智慧校園的定義是指以物聯網為核心的智慧化的校園學習、生活一體化的環境，通過信息化手段將教學、教務管理和校園生活進行充分融合，實現智慧化服務和管理的校園模式。

正文

　　常見的校園信息系統建設包括綜合布線、計算機網絡、視頻監控、公共廣播、信息發布、多媒體教室、視頻會議、精品課堂、校園云桌面、機房工程等10幾個子系統。

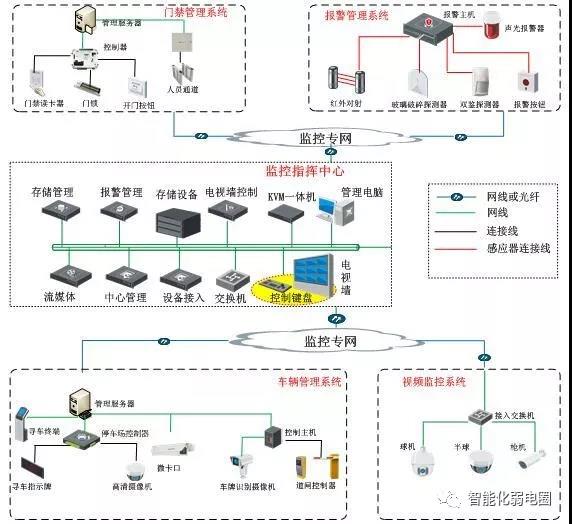

智慧校園部分系統拓?fù)?/span>

1校園綜合布線系統

　　本次主要分享智慧校園之綜合布線系統系統解決方案，綜合布線系統是校園信息化系統建設的基礎，主要可以分6大子系統分別為工作區子系統、水平子系統、管理間子系統、垂直子系統、設備間子系統以及樓宇建筑子系統。

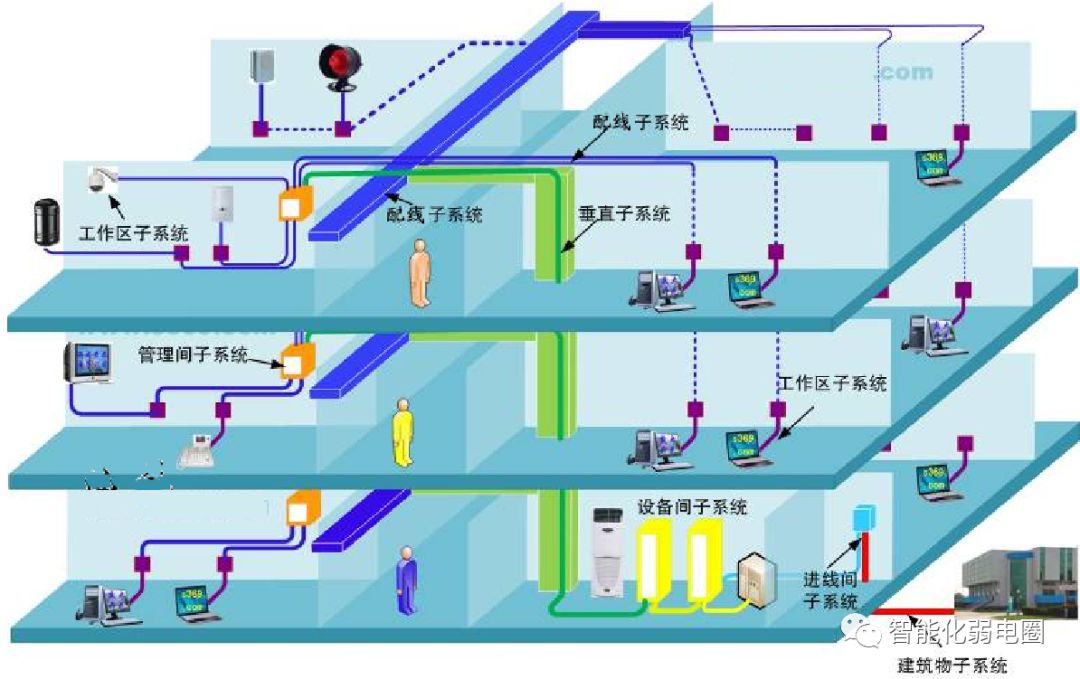

綜合布線6大子系統

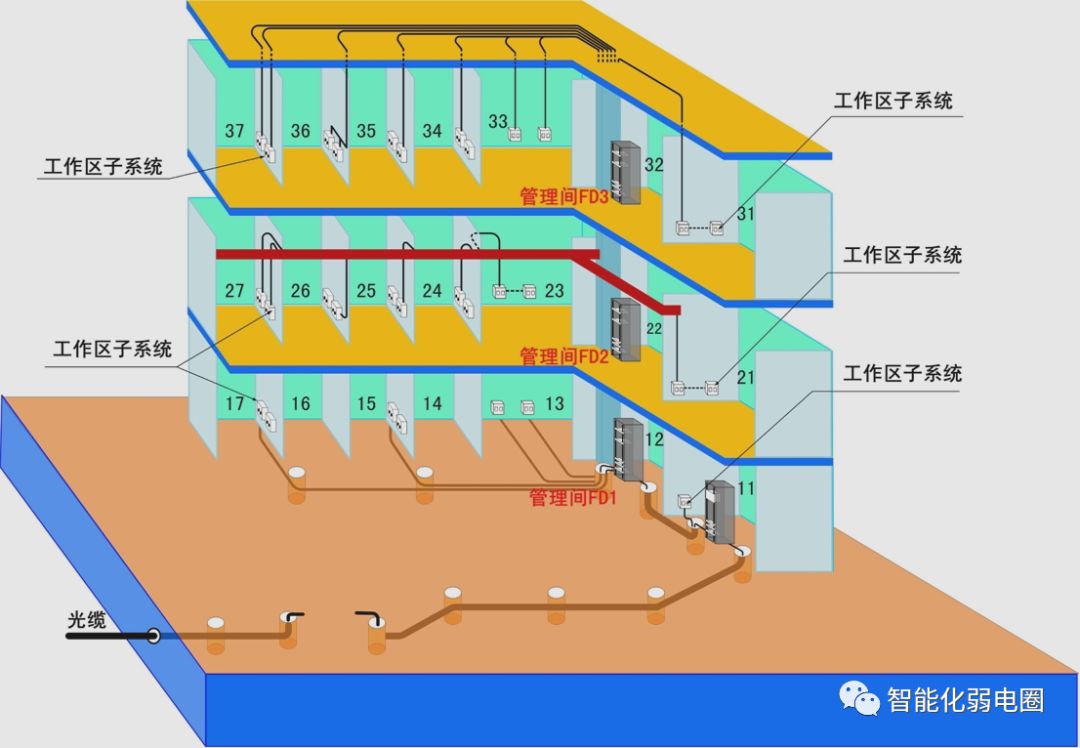

① 工作區子系統

　　工作區子系統是由終端設備連接到信息插座的設備組成。包括信息插座、攝像頭、投影儀、打印機等設備組成。

工作區子系統

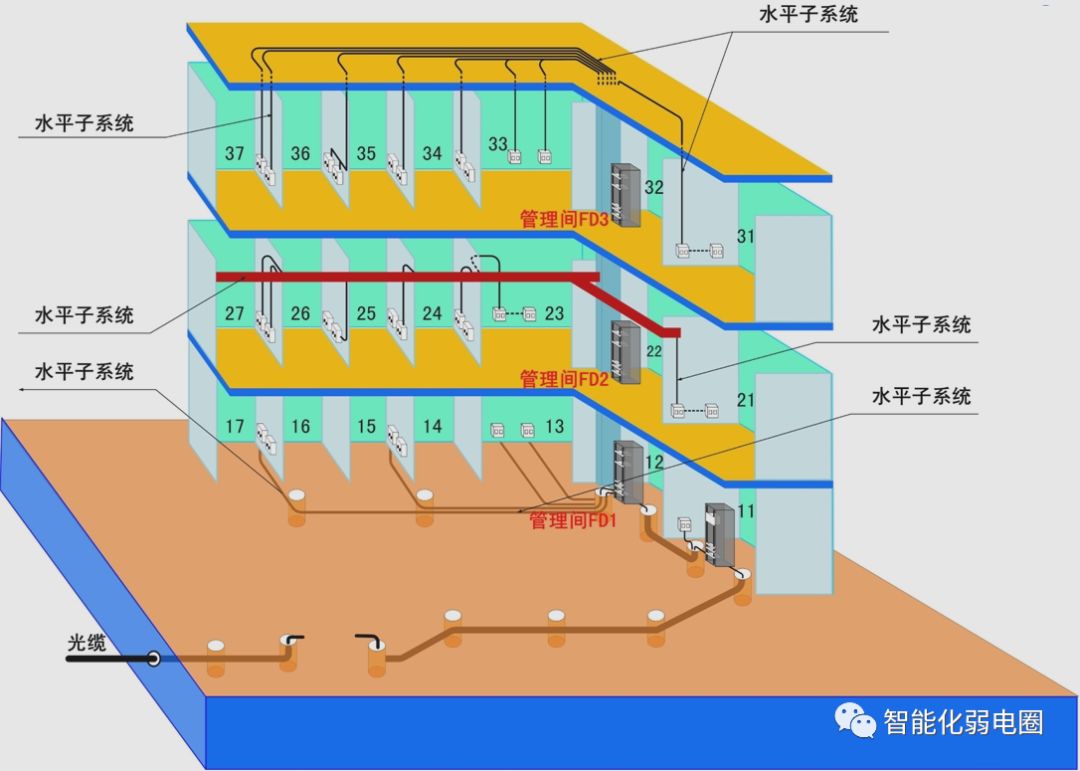

② 水平子系統

　　水平子系統是由工作區信息插座到管理區子系統的配線架之間的固定布線。包括水平電纜，現在設計電纜選型主要以六類線為主。

水平子系統

③ 管理間子系統

　　④ 管理間子系統是由交連、互連和輸入輸出設備組成。包括配線架、交換機、機柜等。

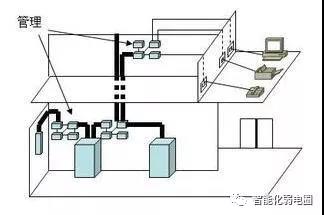

管理子系統

⑤ 垂直干線子系統

　　垂直干線子系統負責連接管理間子系統和設備間子系統。包括光纜和大對數雙絞線。

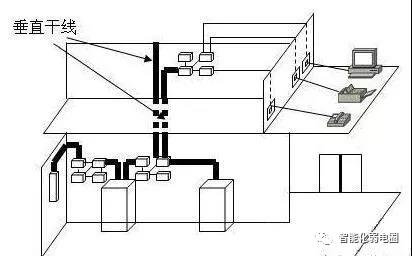

垂直干線子系統

⑥ 設備間子系統

　　設備間子系統主要是對校園內的全部網絡和布線進行管理和信息交換的地方，就是我們經常說的機房。設計時需要遵循數據中心設計規范GB50174-2017。

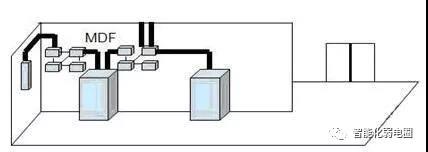

設備間子系統

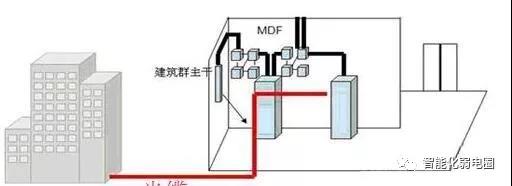

⑦建筑群子系統

　　建筑群子系統主要是將一個建筑物和另一個建筑物連線的通信線纜，一般是光纜傳輸信號。

建筑群子系統

2點位布置原則

　　智慧校園綜合布線系統的信息點位主要分為語音點、數據點二大類型，其中數字點中主要部分為計算機網絡點、視頻監控點、公共廣播點、信息發布點、一卡通設備點等等。

　　根據應用場景的不同，校園綜合布線點位主要部署在教學樓、公寓、食堂、展廳等區域。本次校園綜合布線系統設計需要充分考慮未來網絡架構的改變、擴容及配合新技術發展的需要而具備平滑過度的可行性。

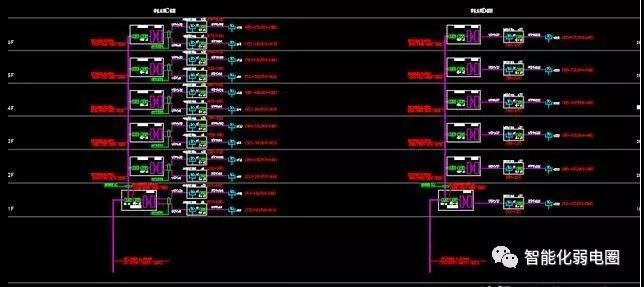

①校園綜合布線系統拓?fù)?/p>

　　按照項目的需求配置分樓、分層畫出所有配線架和各類信息點，并在配線架上標注型號、數量及信息點數量；信息插座與配線架之間的水平電纜、子配線架與配線間之間的主干電纜要求必須標注電纜型號、規格及數量。

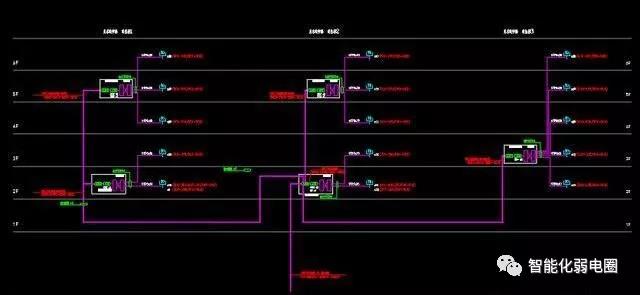

美術教學樓綜合布線圖

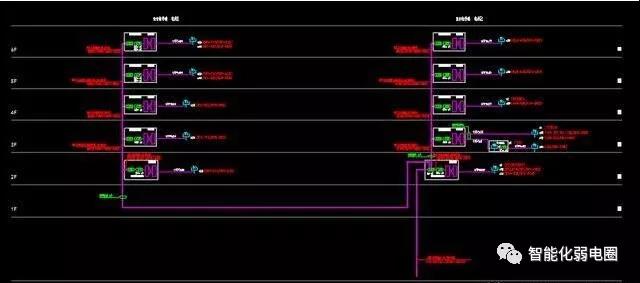

設計教學樓綜合布線圖

學生公寓綜合布線圖

②校園綜合布線管線敷設平面圖

綜合布線管線敷設平面圖需要標注每根電纜的去處，設備安裝位置、數量，并加以文字說明，不允許有不明確的地方；弱電電纜橋架需要分段注明規格型號；圖上管線需要標明敷設方式，并加以說明。

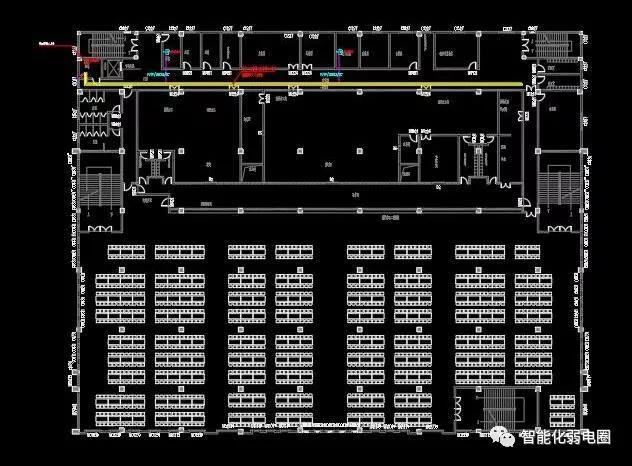

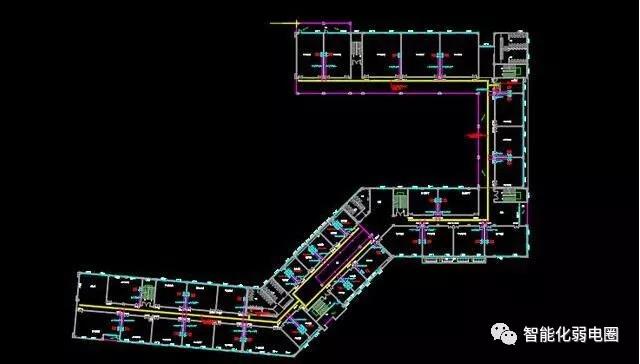

教學樓綜合布線平面圖

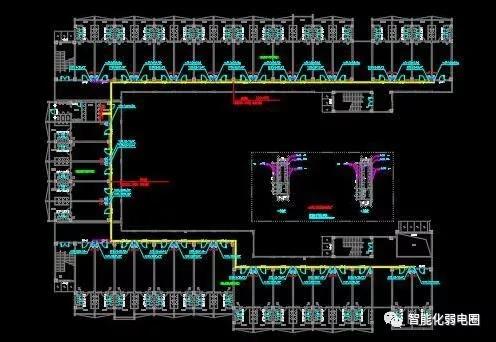

學生公寓綜合布線平面圖

學生食堂綜合布線平面圖

總結

　　校園綜合布線系統是信息化系統建設的基礎，設計的時候需要充分考慮未來網絡的架構變化、擴容以及配合新技術發展的需要。設計結束后需要提供完整的系統圖和綜合布線管線敷設圖，確保校園綜合布線系統的完善性和可行性！
